電廠漂珠的形成：漂珠的多少與燃煤的含鐵量有關。當灰的Fc203含量少于5％時。不產生漂珠，當灰的Feq03含量大于8％時，漂珠的產量急尉增加。漂珠形成時的溫度估計為1400℃，珠的形成及珠的大小與三種因素有關：一是硅酸鹽的粘度和表面張力，如小于10／tm的灰顆粒不能形成漂珠。二是顆粒溫度變化快慢，三是硅酸鹽內氣體擴散的速度。珠在1000E時成為固體，并將產生的氣體封閉在內，氣體形成時。

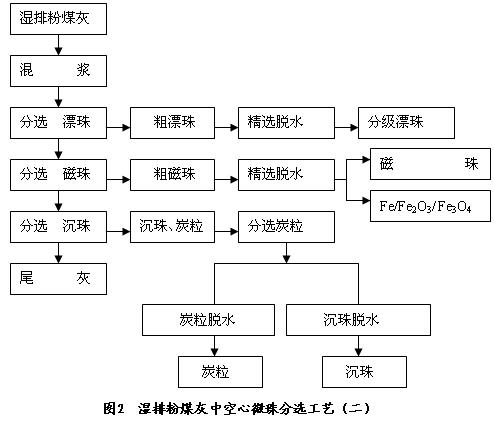

    燃煤電廠多將煤炭磨成煤粉，送入爐膛讓其懸浮燃燒。煤的可燃成分（炭和有機物）大部分燃燒，而粘土質不可燃成分（硅、鋁、鐵、鎂等）在爐膛攝氏1300度的高溫下開始熔融，形成石英玻璃和莫來石多孔共生體，其孔內充滿氣體。當爐溫達到攝氏1400度時，熔融體顆粒表面張力會使表面能降到低值，棱角擺脫表面能而收縮，熔融顆粒會飄浮滾動形成球體。這時，多孔體內的氣體如CO、CO2、N2、H2等被包裹在球內。 當爐溫繼續升高時，玻璃球體內的氣體膨脹，使球體增大，外殼變薄，形成中空球體。當中空球體離開爐膛，急速冷卻后，就變成了堅硬外殼的玻璃微珠。這些玻璃微珠，因壁厚及輕重不同，可分為兩類。 其中一類是薄壁中空球體（壁厚為直徑的十分之一），因可漂水上，就稱為“漂珠”。
