1：漂珠的來源背景和意義
燃煤電廠多將煤炭磨成煤粉，噴入發(fā)電鍋爐的爐膛，讓其懸浮燃燒。煤的可燃成分（炭和有機(jī)物）大部分燃燒，而粘土質(zhì)不可燃成分（硅、鋁、鐵、鎂等）在爐膛攝氏1300度的高溫下開始熔融，形成石英玻璃和莫來石多孔共生體，其孔內(nèi)充滿氣體。當(dāng)爐溫達(dá)到攝氏1400度時(shí)，熔融體顆粒表面張力會(huì)使表面能降到低值，棱角擺脫表面能而收縮，熔融顆粒會(huì)飄浮滾動(dòng)形成球體。這時(shí)，多孔體內(nèi)的氣體如CO、CO2、N2、H2等被包裹在球內(nèi)。
當(dāng)爐溫繼續(xù)升高時(shí)，玻璃球體內(nèi)的氣體膨脹，使球體增大，外殼變薄，形成中空球體。當(dāng)中空球體離開爐膛，急速冷卻后，就變成了堅(jiān)硬外殼的玻璃微珠。這些玻璃微珠，因壁厚及輕重不同，可分為兩類。
其中一類是薄壁中空球體（壁厚為直徑的十分之一），因可漂水上，就稱為“漂珠”。另一類是壁厚中空球體（壁厚為直徑的三分之一）和實(shí)心球體，因較重而沉于水底，故稱“沉珠”，含鐵量高的稱為“磁珠”。
漂珠在粉煤灰中含量甚微，一般僅為0.2－0.5％，少數(shù)可達(dá)1％，沉珠量很大，約為粉煤灰的30－70％。漂珠的產(chǎn)量和質(zhì)量，跟煤種、煤的細(xì)度、鍋爐負(fù)荷、燃燒狀況等因素有關(guān)。各電廠之間、一個(gè)電廠不同鍋爐之間、一個(gè)鍋爐不同時(shí)間，均有極大差別。一般發(fā)熱量高、含硫量低的煙煤，漂珠量多：無煙煤漂珠少，褐煤漂珠極少甚至無漂珠。爐膛內(nèi)溫度低于攝氏1400度，很少形成漂珠：攝氏1400－1500度，形成漂珠多，攝氏1500度以上，形成的漂珠會(huì)爆裂成碎片。因此爐溫過高或過低都會(huì)影響漂珠的形成。
我國(guó)是以煤炭為主要一次能源的國(guó)家，煤炭產(chǎn)量列世界首位，大部分電力依靠燃煤產(chǎn)生，每年由于燃煤產(chǎn)生大量的粉煤灰，如不進(jìn)行有效利用，既浪費(fèi)資源，又污染環(huán)境。我國(guó)近幾年每年的煤炭產(chǎn)量為22-24億噸，按平均10-15%粉煤灰含量計(jì)，每年至少產(chǎn)生 2-3億多噸粉煤灰，其中大部分為飛灰，因此每年有大量的粉煤灰需要處理。我國(guó)目前粉煤灰的利用水平很低，如用于制水泥、路基材料和建筑用磚等，同時(shí)利用率也很低，不到總量的10%。同時(shí)如果粉煤灰中未燃碳含量大于6%，則不能用于生產(chǎn)水泥。
2、漂珠的化學(xué)成份
|
組分 |
含量(%) |
|
SiO2 |
55.88 |
|
Al2O3 |
32.7 |
|
Fe2O3 |
≤1.0 |
|
MgO |
1.27 |
|
CaO |
2.0 |
|
SO3 |
≤1.04 |
|
TiO2 |
0.68 |
|
Na2O |
0.06 |
|
K2O |
0.18 |
3：漂珠的性能和用途
1）高耐火度。漂珠的主要化學(xué)成分為硅、鋁的氧化物，其中二氧化硅約為50－65％，三氧化二鋁約為25－35％。因?yàn)槎趸璧娜茳c(diǎn)高達(dá)攝氏1725 度，三氧化二鋁的溶點(diǎn)為攝氏2050度，均為高耐火物質(zhì)。因此，漂珠具有極高的耐火度，一般達(dá)攝氏1600－1700度，使其成為優(yōu)異的高性能耐火材料。
2）質(zhì)輕、保溫隔熱。漂珠壁薄中空，空腔內(nèi)為半真空，只有極微量的氣體（N2、H2及CO2等），熱傳導(dǎo)極慢極微。所以漂珠不但質(zhì)輕（容重250－450公斤/m3），而且保溫隔熱優(yōu)異（導(dǎo)熱系數(shù)常溫0.05－0.1），這為其在輕質(zhì)保溫隔熱材料領(lǐng)域大顯身手奠定了基礎(chǔ)。
3）硬度大、強(qiáng)度高。由于漂珠是以硅鋁氧化物礦物相（石英和莫來石）形成的堅(jiān)硬玻璃體，硬度可達(dá)莫氏6－7級(jí)，靜壓強(qiáng)度高達(dá)70－140MPa，真密度 2.10－2.20克/cm3，和巖石相當(dāng)。因此，漂珠具有很高的強(qiáng)度。一般輕質(zhì)多孔或中空材料如珍珠巖、沸巖、硅藻土、海浮石、膨脹蛭石等均是硬度差、強(qiáng)度差，用其制的保溫隔熱制品或輕質(zhì)耐火制品，都有強(qiáng)度差的缺點(diǎn)。他們的短處恰恰是漂珠的長(zhǎng)處，所以漂珠就更有競(jìng)爭(zhēng)優(yōu)勢(shì)，用途更廣。
4）粒度細(xì)，比表面積大。漂珠自然形成的粒度為1－250微米。比表面積300－360g/cm2，和水泥差不多。因此，漂珠不需粉磨，可直接使用。細(xì)度可滿足各種制品的需要，其他輕質(zhì)保溫材料一般粒度都很大（如珍珠巖等），如果粉磨就會(huì)大幅度增加容量，使隔熱性大大降低。在這方面，漂珠有優(yōu)勢(shì)。
5）電絕緣性優(yōu)異。選去磁珠后的漂珠，是性能優(yōu)異的絕緣材料，不導(dǎo)電。一般絕緣體的電阻均隨溫度的升高而降低，漂珠則相反，隨溫度的升高電阻增大。這一優(yōu)點(diǎn)是其他絕緣材料都不具備的。所以，它可以制作高溫條件下的絕緣制品。
高耐火、輕質(zhì)隔熱、高硬高強(qiáng)、細(xì)粒大比表、高溫絕緣這五大性能集于一體，優(yōu)勢(shì)疊加，就使漂珠身價(jià)倍增，沒有其他任何輕質(zhì)材料保溫隔熱材料能比。說它是保溫隔熱材料之王，是一點(diǎn)也不過分的。利用漂珠這一優(yōu)勢(shì)，國(guó)內(nèi)外生產(chǎn)出幾十種漂珠輕質(zhì)保溫隔熱制品，如輕質(zhì)燒結(jié)耐火磚、輕質(zhì)免燒耐火磚、鑄造保溫冒口、管道保溫外殼、防火保溫涂料、保溫隔熱膏、復(fù)合隔熱干粉、輕質(zhì)保溫耐磨玻璃鋼、塑料活化填充劑、高溫高壓絕緣體等，并在衛(wèi)星、飛船、火箭、軍工、電子等高科技領(lǐng)域得到廣泛應(yīng)用。特別是用它生產(chǎn)輕質(zhì)耐火磚，暢銷國(guó)內(nèi)外，供不應(yīng)求，有市無貨，價(jià)格一再上升，它占有輕質(zhì)耐火磚市場(chǎng)的70％的份額。隨著漂珠優(yōu)點(diǎn)逐漸被人認(rèn)識(shí)，它的用途會(huì)越來越廣，用量會(huì)越來越大，價(jià)格大大提高。目前普通空心微珠的均價(jià)為每噸2000-2500元，高品質(zhì)空心微珠的價(jià)格為 5000-12,000元。:
4：研究背景和創(chuàng)新性
玻璃空心微珠（漂珠）主要來源于以煤為燃料的火力發(fā)電廠鍋爐濕排的粉煤灰中，它僅占粉煤灰的0.5%左右。玻璃空心微珠（漂珠）資源十分寶貴難求，近年來隨著火力發(fā)電廠燃煤鍋爐濕排灰系統(tǒng)逐漸淘汰，而新建火力發(fā)電廠則使用干排灰系統(tǒng)，幾乎不能形成漂珠，使漂珠資源越來越緊張，常出現(xiàn)有價(jià)無市的現(xiàn)象。粉煤灰中微珠含量低，為粉煤灰中提取微珠帶來了許多困難，如何保證粉煤灰中微珠的含量，使粉煤灰中獲得更多的微珠，實(shí)現(xiàn)粉煤灰產(chǎn)生高產(chǎn)量微珠，提高粉煤的利用價(jià)值，盡快緩解漂珠資源緊缺的局面，研究開發(fā)提高粉煤灰漂珠產(chǎn)量，利用粉煤灰生產(chǎn)高品質(zhì)空心漂珠已成為緊迫的課題。
5：國(guó)內(nèi)外漂珠提取技術(shù)現(xiàn)狀
目前國(guó)內(nèi)外提取漂珠技術(shù)基本都采用比重法，通過將粉煤灰進(jìn)行分級(jí)，除鐵，除碳等處理，從粉煤灰中分離0.5-5µm的空心微珠。但由于粉煤灰中空心微珠含量一般只有1-2%左右，因此生產(chǎn)效率很低，而且產(chǎn)品質(zhì)量難以控制，其中包括粒度、成分、空心微珠的內(nèi)部結(jié)構(gòu)等，產(chǎn)量也不高。國(guó)內(nèi)火力發(fā)電廠粉煤灰中的漂珠基本上（99.99%）被排掉浪費(fèi)，極少量收集利用，漂珠的獲取是靠人工撈取水面漂浮物，收集效率低，收集成本高，隨著大型火電機(jī)組干式除灰的應(yīng)用，濕式除灰的淘汰，大量的漂珠更加無法收集。
6：我公司漂珠提取新技術(shù)
我國(guó)每年有大量的粉煤灰需要處理，目前粉煤灰的利用水平很低，一般用于制造水泥和建筑用磚。本技術(shù)采用國(guó)際先進(jìn)的技術(shù)（利用飛灰重燃裝置），通過特殊設(shè)計(jì)的噴嘴，用重熔的電廠粉煤灰生產(chǎn)空心微珠，通過向微球中引入氣體的方法和裝置，從而高效低成本地實(shí)現(xiàn)以電廠粉煤灰為原料生產(chǎn)空心微珠的過程。使粉煤灰中微珠的含量有原來的1-2%提高到了80%以上，同時(shí)實(shí)現(xiàn)微珠的純化過程，去除雜質(zhì)，減少未燃碳含量。用粉煤灰重熔生產(chǎn)空心微珠技術(shù)，將粉煤灰轉(zhuǎn)化成高附加值產(chǎn)品，具有新穎性和創(chuàng)造性。飛灰重燃裝置和工藝相當(dāng)簡(jiǎn)單，生產(chǎn)效率高，具有實(shí)用性。由于空心微珠的用途很廣，本技術(shù)一旦產(chǎn)業(yè)化，將具有巨大的市場(chǎng)應(yīng)用前景和產(chǎn)業(yè)化前景，并將產(chǎn)生顯著的經(jīng)濟(jì)效益和社會(huì)效益。在粉煤灰綜合利用方面填補(bǔ)了國(guó)內(nèi)外空白。該系統(tǒng)技術(shù)先進(jìn)，干灰重熔生產(chǎn)漂珠在國(guó)內(nèi)外尚屬首創(chuàng)，尤其與粉煤灰分選系統(tǒng)結(jié)合為一體，形成對(duì)粉煤灰重熔，先提取漂珠，后分選細(xì)灰的先進(jìn)工藝，將原灰中80%的漂珠進(jìn)行重熔提取，再將剩余的粉煤灰進(jìn)行分選利用，有效的解決了提取漂珠與分選細(xì)灰顧此失彼的矛盾，產(chǎn)品環(huán)保，漂珠（空心玻璃球）產(chǎn)品符合國(guó)家標(biāo)準(zhǔn)的I.，II，是廢棄粉煤灰再循環(huán)利用的產(chǎn)物，符合國(guó)家環(huán)保政策。裝置簡(jiǎn)圖如下圖所示：
七、技術(shù)原理
用粉煤灰重熔生產(chǎn)漂珠，是粉煤灰在湍流空氣作用下調(diào)整自旋，形成的硅鋁球體，燃燒和裂解反應(yīng)產(chǎn)生N2、H2和CO2氣體，在熔融的高溫鋁球內(nèi)迅速膨脹，在表面張力的作用下，形成中空玻璃泡，然后迅速冷卻硬化后成為高真空的玻璃態(tài)空心微珠。
八、本技術(shù)的特點(diǎn)如下
（1）本技術(shù)在工藝和設(shè)備的設(shè)計(jì)上采用了獨(dú)特的思路，工藝和裝備簡(jiǎn)單，生產(chǎn)成本低，生產(chǎn)效率高。
（2）生產(chǎn)的空心微珠含碳量很低，雜質(zhì)含量低，顆粒的粒度均勻，經(jīng)過分級(jí)后，直接產(chǎn)出高品質(zhì)的空心微珠產(chǎn)品。
（3）利用粉煤灰重熔過程生產(chǎn)空心微珠，空心微珠產(chǎn)率高，粉煤灰轉(zhuǎn)化成空心微珠的轉(zhuǎn)化率可達(dá)到80%以上。
（4）投資小，見效快，投資回收期短，產(chǎn)業(yè)化效益高。當(dāng)年可收回投資，安置就業(yè)人員8-12人。
九、漂珠應(yīng)用范圍
玻璃空心微珠（漂珠），廣泛應(yīng)用于
涂料工業(yè)：油漆、油墨、粘合劑、隱身涂料、絕緣漆、防腐漆、地平漆、耐高溫防火漆、內(nèi)外墻涂料、保溫涂料、地板漆、汽車膩?zhàn)�、原子灰等�?BR>石油工業(yè)：油田固井、管道防腐保溫、海底油田、漂浮裝置、油井鉆探、泥漿減輕劑、石油天然氣輸送管道等方面。
塑料工業(yè)聚丙烯（pp）、尼龍（PA）、聚對(duì)苯二甲酸（PBT）、聚甲醛（POM）、ABS、PVC等動(dòng)能母粒制成品、如汽車裝飾、儀表板、家電外殼，風(fēng)扇、音箱、燈具總成、鑄件、齒輪、結(jié)構(gòu)件、拉鏈、管材、板材等。
航天和空間開發(fā)、軍事工業(yè)：宇宙飛行器、飛船表面復(fù)合材料、乳化炸藥、衛(wèi)星防火層、海洋設(shè)備、船舶、深海潛艇等。
陶瓷工業(yè)：陶瓷、絕緣瓷、耐火陶瓷、人造大理石、潔具等。
橡膠工業(yè)：橡膠、輪胎、阻燃耐磨橡膠。
體育沖浪板、漂流設(shè)備、高爾夫用品、保齡球。
軍事工業(yè)：隱形飛機(jī)、屏蔽層、隔絕爆破音箱。
航天工業(yè)：螺旋槳推進(jìn)葉片、太空服、太空倉(cāng)體填充。
航海工業(yè)：船體、浮體材料。
汽車工業(yè)：汽車引擎部件、汽車外殼、隔音材料、剎車片。
十、漂珠的性能
以漂珠為主體，以結(jié)合劑為膠凝材料制作的輕質(zhì)保溫耐火磚，比普通耐火磚密度小，導(dǎo)熱系數(shù)低，保溫性能更好，可應(yīng)用于各種工業(yè)爐窯的保溫層；在油氣田的勘探與開發(fā)過程中，使用漂珠作為減輕劑，可以配制出低密度油井水泥，能夠有效地解決固井工程中出現(xiàn)的各種問題；在有機(jī)或有機(jī)－無機(jī)復(fù)合材料制造領(lǐng)域，使用漂珠作為填充材料，既可減輕材料的體重、增加抗壓強(qiáng)度、改善電學(xué)與熱學(xué)特性，又可節(jié)省原料，降低生產(chǎn)成本；在材料中加入一定數(shù)量漂珠，還可以改善材料的剪切和抗彎強(qiáng)度，使其具有各向同性，應(yīng)力分布均勻，具有更高的抗沖擊疲勞強(qiáng)度。
十一、漂珠的特點(diǎn)
1）有較強(qiáng)的耐火性能，一般在161℃。
2）有較強(qiáng)的隔熱特性。
3）有較強(qiáng)的耐壓性能，一般為60-80KG/cm。
4）有較強(qiáng)的耐磨性能。
十二、漂珠的應(yīng)用

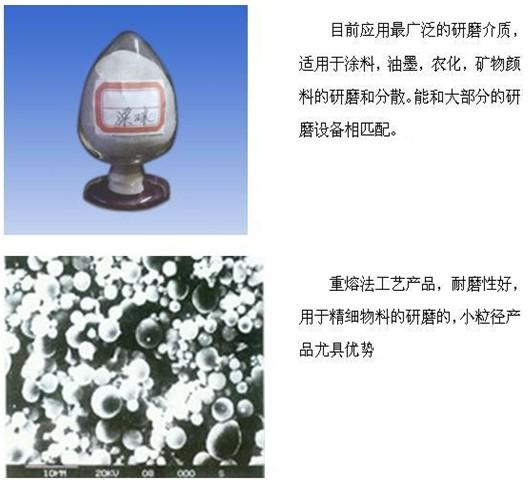

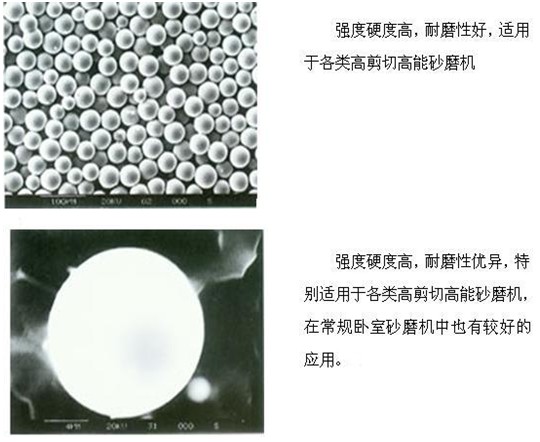

空心微珠材料已經(jīng)廣泛被用于涂料、涂膜、管件、板材等領(lǐng)域中，取得了很好的效果

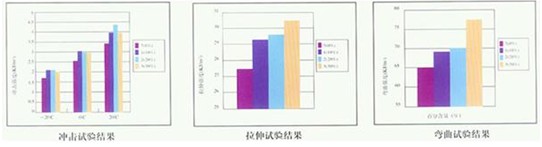

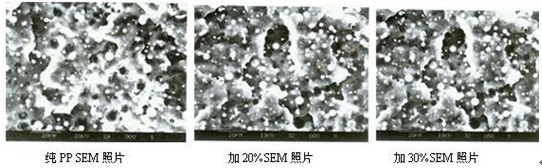

空心微珠/聚丙烯復(fù)合材料的力學(xué)性能試驗(yàn)結(jié)果及其在聚丙烯基體中的分布

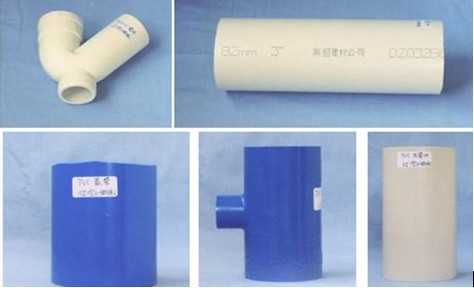

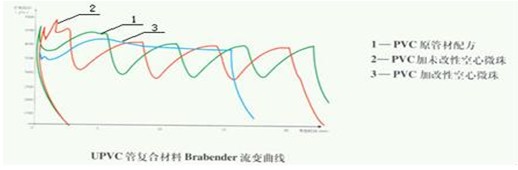

空心微珠加入到UPVC管的試驗(yàn)結(jié)果表明，空心微珠可以明顯改善PVC硬管的加工流動(dòng)性能，顯著縮短塑化時(shí)間，降低大扭矩。其流變曲線見下圖
1）漂珠、微珠、高精微珠
漂珠、微珠、高精微珠廣泛應(yīng)用于輕質(zhì)、中質(zhì)保溫材料產(chǎn)品，鑄造行業(yè)的帽口產(chǎn)品；固井水泥減輕劑是專為油田固井而開發(fā)的一種產(chǎn)新產(chǎn)品，具有比重輕、抗壓強(qiáng)度高等特點(diǎn)。尤其是微珠、高精微珠可以替代漂珠，制作輕質(zhì)耐火定型產(chǎn)品和不定型產(chǎn)品、保溫帽口等，并且具有不可比擬的價(jià)格優(yōu)勢(shì)。
2）冒口，又稱保溫冒口
冒口，又稱保溫冒口是冶金工業(yè)澆鑄工件時(shí)液體金屬的補(bǔ)縮和保溫用品；保溫冒口在耐高溫、隔熱方面性能優(yōu)異，節(jié)能顯著，可以提高鑄件質(zhì)量，減少?gòu)U次品�！ �
3）固井水泥減輕劑
固井水泥減輕劑是配制油田固井用低密度水泥的原料，增減固井水泥減輕劑的用量，可以調(diào)整固井水泥的密度，用以封固不同地質(zhì)條件下的油井。它具有漂珠的優(yōu)異性能，價(jià)格只有漂珠價(jià)格的幾分之一。

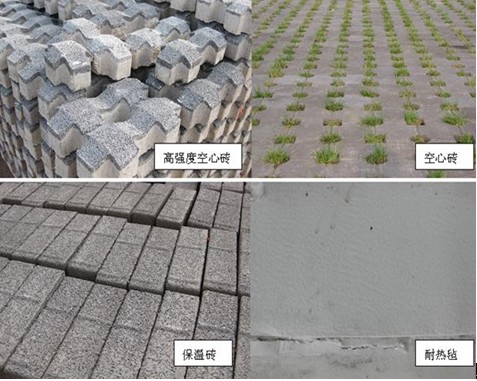

4）輕質(zhì)耐火材料產(chǎn)品
輕質(zhì)耐火材料產(chǎn)品分為定型和不定型產(chǎn)品，已被大量用于冶金、化工、水泥窯爐、玻璃窯爐、工業(yè)鍋爐，電力行業(yè)；輕質(zhì)耐火、保溫性能良好，節(jié)能效果顯著。
漂珠、微珠、高精微珠、固井水泥減輕劑具有不可替代的優(yōu)異品質(zhì)，容重輕，耐火度高，導(dǎo)熱系數(shù)低。
5）保溫冒口套
保溫冒口套是冶金工業(yè)澆鑄鑄件時(shí)用的保溫制品，這種制品，過去沿用的有膨脹珍珠巖、陶粒等輕質(zhì)保溫隔熱材料為集料的水泥制品，國(guó)外也有應(yīng)用纖維復(fù)合型的制品。近期發(fā)現(xiàn)漂珠具有優(yōu)越的耐高溫、隔熱和保溫等性能，因此，就選用漂珠來生產(chǎn)保溫冒。
6）漂珠保溫冒
漂珠保溫冒是以純凈漂珠為集料，以水玻璃為膠凝材料，經(jīng)攪拌、成型、干燥等工序制成的一種保溫制品，目前，國(guó)內(nèi)已有多家工廠利用漂珠生產(chǎn)保溫 冒，系列產(chǎn)品多達(dá)80余種。據(jù)統(tǒng)計(jì)，1t漂珠保溫帽制品，可供50t鑄鋼件應(yīng)用，僅節(jié)電一項(xiàng)即高達(dá)2400～2800KM.h，如何綜合經(jīng)濟(jì)評(píng)價(jià)，則效益更為顯著。
7）輕型漂珠保溫磚
輕型漂珠保溫磚。煤粉在爐膛中呈懸浮燃燒狀態(tài)，顆粒中的可燃物絕大部分在爐內(nèi)燃盡，可燃燒產(chǎn)生的高溫，使煤粉顆粒變成為熔融狀態(tài)，在強(qiáng)大的擾動(dòng)下，近乎超流體狀況。超流態(tài)物質(zhì)的初始溫度和冷卻速度是形成漂珠的關(guān)健因素。粒徑較大的物質(zhì)熔融體，在波動(dòng)熱氣流的沖擊下，被吹成氣泡。煙氣作為氣泡的載體介質(zhì)，當(dāng)煙氣溫度到一定值時(shí)，氣泡就冷卻、收縮，形成漂珠。漂珠屬玻璃物質(zhì)，常溫情況下，其對(duì)溫度的反射系數(shù)達(dá) 20% 左右，隨著溫度增加，反射系數(shù)增大。封閉在珠內(nèi)的氣體，在漂珠形成過程中遇冷收縮，珠內(nèi)部產(chǎn)生一定的真空度。因此，漂珠具有優(yōu)良的保溫性能，常溫下導(dǎo)熱系數(shù)為0.025～0.033W／(m •k)。
8）漂珠輕質(zhì)水泥漿
漂珠輕質(zhì)水泥漿。漂珠是薄壁的空心玻璃微珠，是粉煤灰珠狀顆粒中的一種．直徑約30µm～100µm．壁厚只有顆粒直徑的5％～8％，一般約0.2µm～2µm，能浮在水上，顆粒密度為 0.4g／cm3～0.8g／cm3，松散密度為250kg／cm3～350kg／cm3，化學(xué)成分中SiO2的含量較高(55％～61％)，其量為排灰量的0.5％～1.5％ 。由于漂珠具有質(zhì)輕、絕熱、耐酸堿、無毒、不燃燒、無臭味等特點(diǎn)，與其它輕質(zhì)材料相比，還具有抗壓強(qiáng)度高的特點(diǎn)(常溫耐壓強(qiáng)度為 6.0MPa～8.0MPa )，如與水泥混合可制得輕質(zhì)水泥漿，大大降低水泥漿本身的密度，從而降低其構(gòu)筑物或制品的自重，可廣泛應(yīng)用于建筑、石油化工、冶金等部門，尤其適用于保溫結(jié)構(gòu)工程。
9）漂珠耐火磚煙囪內(nèi)襯
漂珠耐火磚煙囪襯。漂珠耐火磚是煙囪建筑中前景廣闊的內(nèi)襯材料，是變廢為寶、變害為利的產(chǎn)品，不僅技術(shù)性能可靠，環(huán)境效益好，而且便于運(yùn)輸和砌筑，可以改善施工勞動(dòng)條件，延長(zhǎng)煙囪壽命，節(jié)省材料，經(jīng)濟(jì)效益十分可觀。近幾年來該產(chǎn)品在陽(yáng)泉二電廠、太原第一和第二熱電廠、柳林電廠等工程項(xiàng)目的煙囪內(nèi)襯上被采用，效果良好。漂珠耐火磚的原材料60%以上是粉煤灰，是變廢為寶，三廢綜合利用的環(huán)保項(xiàng)目。在以上幾個(gè)煙囪中共使用粉煤灰5914t ,等于少占用約1hm2 地，相應(yīng)地保護(hù)了國(guó)土資源。漂珠耐火磚的生產(chǎn)解決了30～40人的就業(yè)問題,對(duì)電廠的減人增效做了一定貢獻(xiàn)。以上幾個(gè)項(xiàng)目共用漂珠耐火磚480萬塊，其產(chǎn)值為864萬元。由于漂珠耐火磚的推廣應(yīng)用起步時(shí)間不長(zhǎng)，還未大批量投入生產(chǎn)，因此效益未完全顯現(xiàn)出來。但它是一種應(yīng)用前景廣泛的產(chǎn)品，方興未艾。拓寬市場(chǎng)，打開銷路，生產(chǎn)多種規(guī)格的(包括異型) 磚，進(jìn)一步提高產(chǎn)品的質(zhì)量,降低生產(chǎn)成本是今后的努力方向。
10）漂珠輕質(zhì)磚隔熱保溫材料
漂珠輕質(zhì)磚的隔熱保溫材料。燃煤電廠排出的粉煤灰中的空心微珠(特別是漂珠)， 由于質(zhì)輕、粒細(xì)、成分和性質(zhì)特殊，被稱為一種多功能材料當(dāng)前應(yīng)用多的是制作高強(qiáng)輕質(zhì)保溫材料。利用漂珠為主要原料，較好地解決了輕質(zhì)保溫磚的傳統(tǒng)工藝中長(zhǎng)期存在的材料的導(dǎo)熱系數(shù)、體積密度與提高力學(xué)強(qiáng)度之間的矛盾，其質(zhì)量和使用效果優(yōu)于粘土輕質(zhì)磚等。它的導(dǎo)熱系數(shù)小，耐壓強(qiáng)度高，同時(shí)，隨著溫度的升高，其導(dǎo)熱系數(shù)遞增率比耐火纖維和傳統(tǒng)輕質(zhì)保溫材料都小，具有顯著節(jié)能效果，是一種節(jié)能利廢的好途徑。
十三、漂珠的產(chǎn)業(yè)化開發(fā)及漂珠出口外銷
漂珠的產(chǎn)業(yè)化開發(fā)及漂珠出口外銷。漂珠是一種新型輕質(zhì)非金屬粉體材料，來源于粉煤灰。電廠粉煤灰是煤粉燃燒后，由煙氣自鍋爐中帶出的粉狀殘留物，可用于生產(chǎn)建材產(chǎn)品，對(duì)節(jié)省自然資源、節(jié)約能源、節(jié)省土地、減少?gòu)U物對(duì)環(huán)境的危害，以及推動(dòng)新型建筑材料的發(fā)展等諸方面均有顯著的效益和重要的意義。利用當(dāng)?shù)匕l(fā)電廠的粉煤灰，開發(fā)經(jīng)營(yíng)漂珠系列產(chǎn)品，并大量出口銷售。粉煤灰漂珠，一般占粉煤灰總量的1%左右，具有相對(duì)密度小于1、徑小、質(zhì)輕、中空、隔熱、絕緣、隔音、耐火、耐壓、硬度高、無團(tuán)聚及分散性好等特性。漂珠復(fù)合材料在全球已獲得廣泛應(yīng)用，它將成為二十一世紀(jì)新型復(fù)合材料的主流，它的出現(xiàn)是全球材料史上的一次重大革命，使材料由粉體世界向球體世界過渡。漂珠產(chǎn)品開發(fā)經(jīng)營(yíng)符合國(guó)家產(chǎn)品政策，漂珠在美國(guó)及歐洲市場(chǎng)出口量很大，國(guó)外漂珠年需求量在數(shù)億噸以上，數(shù)億美元的銷售額。
十四、消防領(lǐng)域應(yīng)用前景探討
消防領(lǐng)域應(yīng)用前景探討。在消防領(lǐng)域，漂珠目前已應(yīng)用于防火工程中各種無機(jī)防火板材和防火隔熱涂料的制造。使用漂珠作為填充材料制作的防火板材，具有自重輕、強(qiáng)度高、韌性好、防火、隔熱、易成型、施工方便等特點(diǎn)，例如用漂珠研制的絕熱板在1200ºC 恒溫下1h無收縮；應(yīng)用漂珠配制成的防火涂料，具有密度較小、隔熱性能優(yōu)越、附著力強(qiáng)、干燥固化快、無毒、無污染等特性，該種涂料由四川消防科學(xué)研究所研制，已在各地鋼結(jié)構(gòu)工程中廣泛應(yīng)用，防火效果顯著。值得引起我們重視的是，漂珠作為一種新型的功能材料，不僅可使用于防火材料制造等領(lǐng)域，而且其顯現(xiàn)出的眾多優(yōu)良的物化特性也為它在滅火領(lǐng)域中的應(yīng)用提供了可能。漂珠具有不燃性、流動(dòng)性、分散性、超細(xì)粒性、隔熱性、絕緣性、無毒性、耐酸堿性等許多優(yōu)良特性，這些特性在某些方面符合了無機(jī)滅火劑所需的技術(shù)要求，使其能夠在一定程度上具備了一些類似于干粉滅火劑的性能指標(biāo)。利用上述這些特性，可以在撲救某些液體類火災(zāi)的過程中，使用漂珠在燃燒的液體表面上形成一層漂浮的保護(hù)層，通過這層保護(hù)層來降低燃燒液體表面的蒸發(fā)速度，減小液體蒸發(fā)總量，并逐步隔絕液體與空氣的接觸，這樣就可以減少燃燒液面面積，抑制火勢(shì)的進(jìn)一步發(fā)展，為泡沫等滅火劑實(shí)施滅火創(chuàng)造出有利的時(shí)機(jī)和條件，達(dá)到提高滅火效率和抗復(fù)燃的目的。
地址：邢臺(tái)市橋西區(qū)李村鎮(zhèn)洛陽(yáng)西村西南角 電話:0319-8850466 8858678 400電話：400-6025-296 范建鵬:13082003666 范建曉：13292117666 傳真：0319-8859058 網(wǎng)址：
www.lxcwn.com 郵箱：jiahuipiaozhu@126.com
